【森城市】GIS数据漫谈（十二）— 地图瓦片（切片）服务

XYZ瓦片

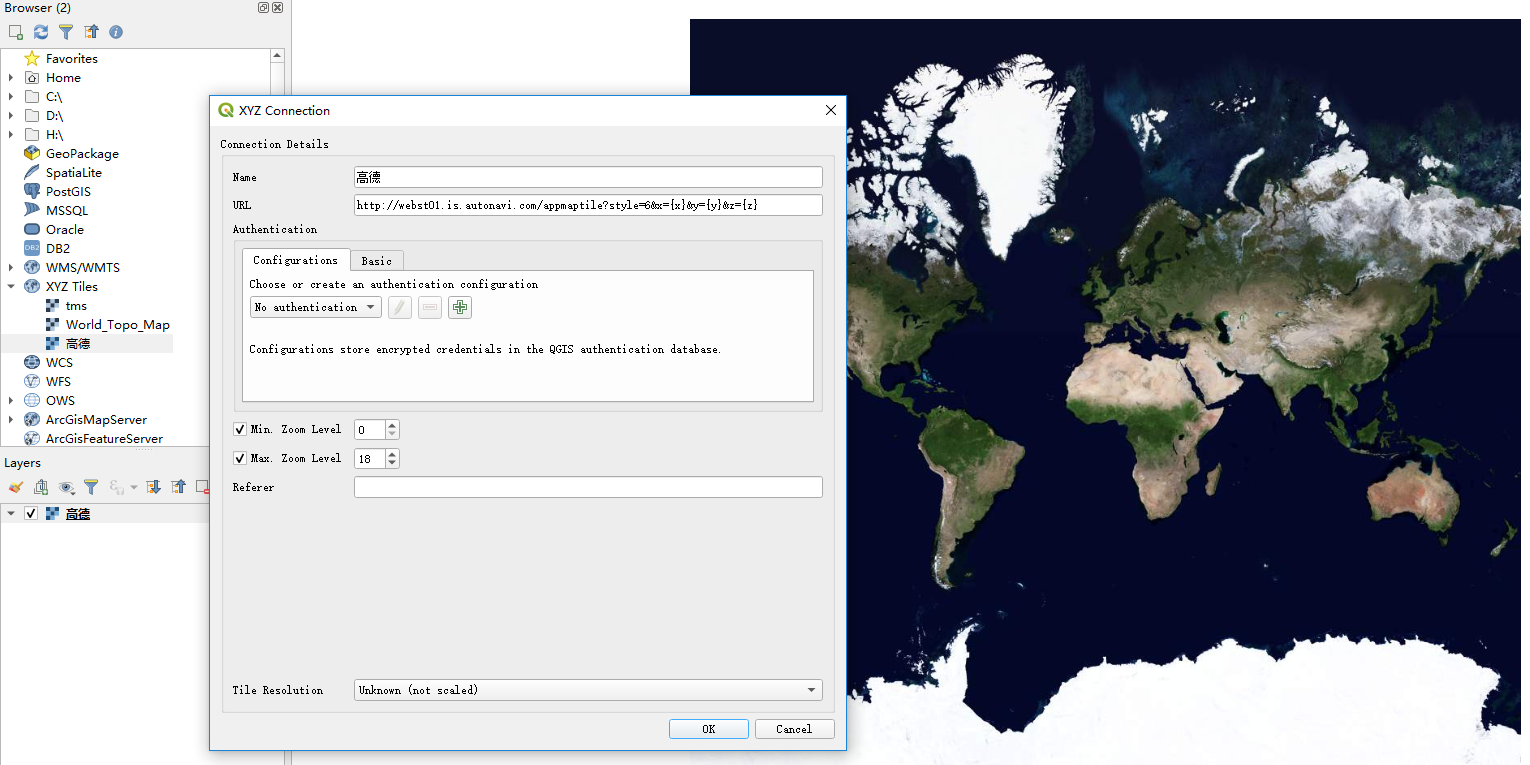

观察一下在低代码API中给瓦片图层设置的url，可以发现长相有些类似，都是{x} 、{y} 、{z} 作为“占位符”去替换实际请求的瓦片地址。

http://webst01.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}​http://a.tile.thunderforest.com/cycle/{z}/{x}/{y}.png​http://services.arcgisonline.com/arcgis/rest/services/World_Imagery/MapServer/WMTS/tile/1.0.0/World_Imagery/default/GoogleMapsCompatible/{z}/{y}/{x}.jpg​https://services.arcgisonline.com/arcgis/rest/services/World_Topo_Map/MapServer/WMTS?Service=WMTS&Request=GetTile&Version=1.0.0&Layer=World_Topo_Map&Style=default&Format=jpg&TileMatrixSet=default028mm&TileMatrix={z}&TileRow={y}&TileCol={x}

例如：

http://support.supermap.com:8090/iserver/services/maps/rest/maps/World/zxyTileImage.png?z={z}&x={x}&y={y}

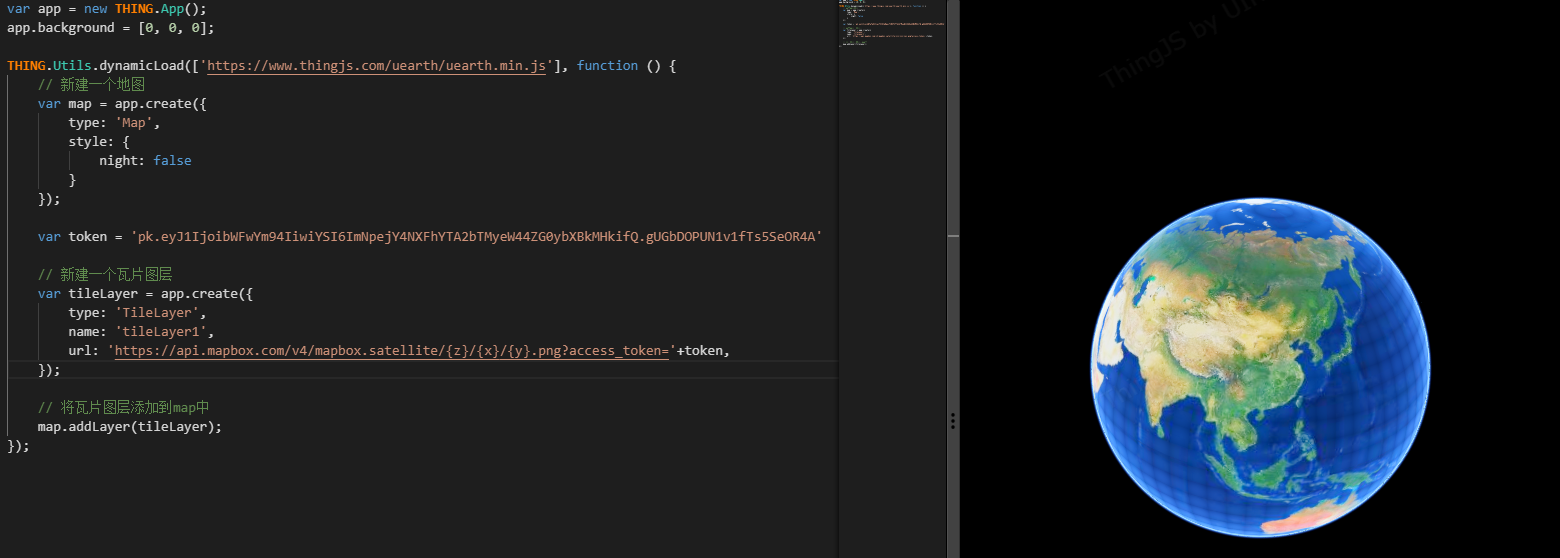

再比如 MapBox 的 Raster Tiles。

瓦片索引规则

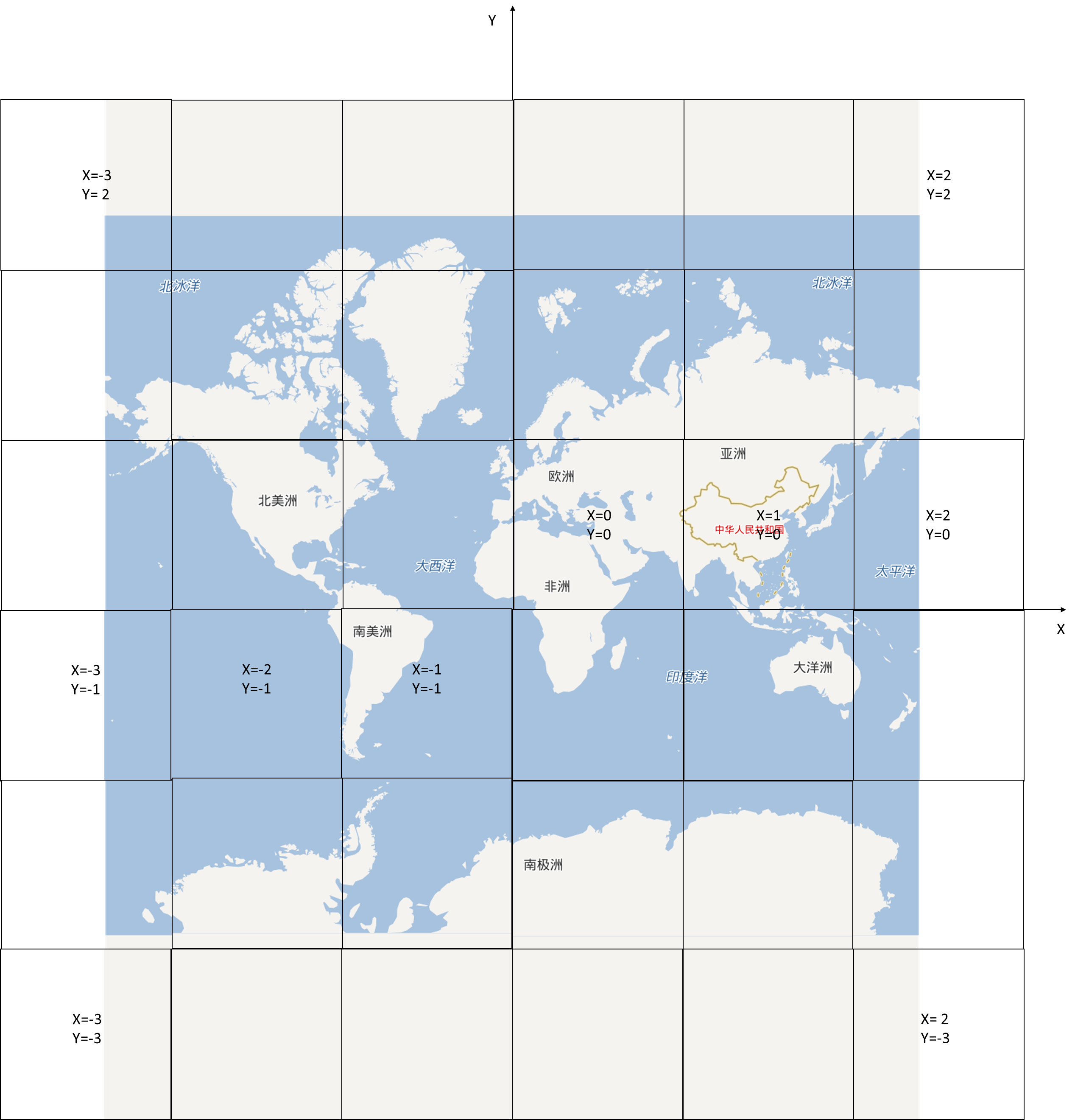

那是不是所有XYZ形式的都可以加载呢？答案是：不是的。比如，百度的瓦片也是XYZ，但它的 XY 原点在经度为0纬度为0的位置，X 从左向右，Y 从下向上。所以百度的瓦片不能加载。

那什么样的可以加载呢？

如果从XYZ瓦片的索引组织规则来看，以下几种类别的可以加载：

谷歌XYZ

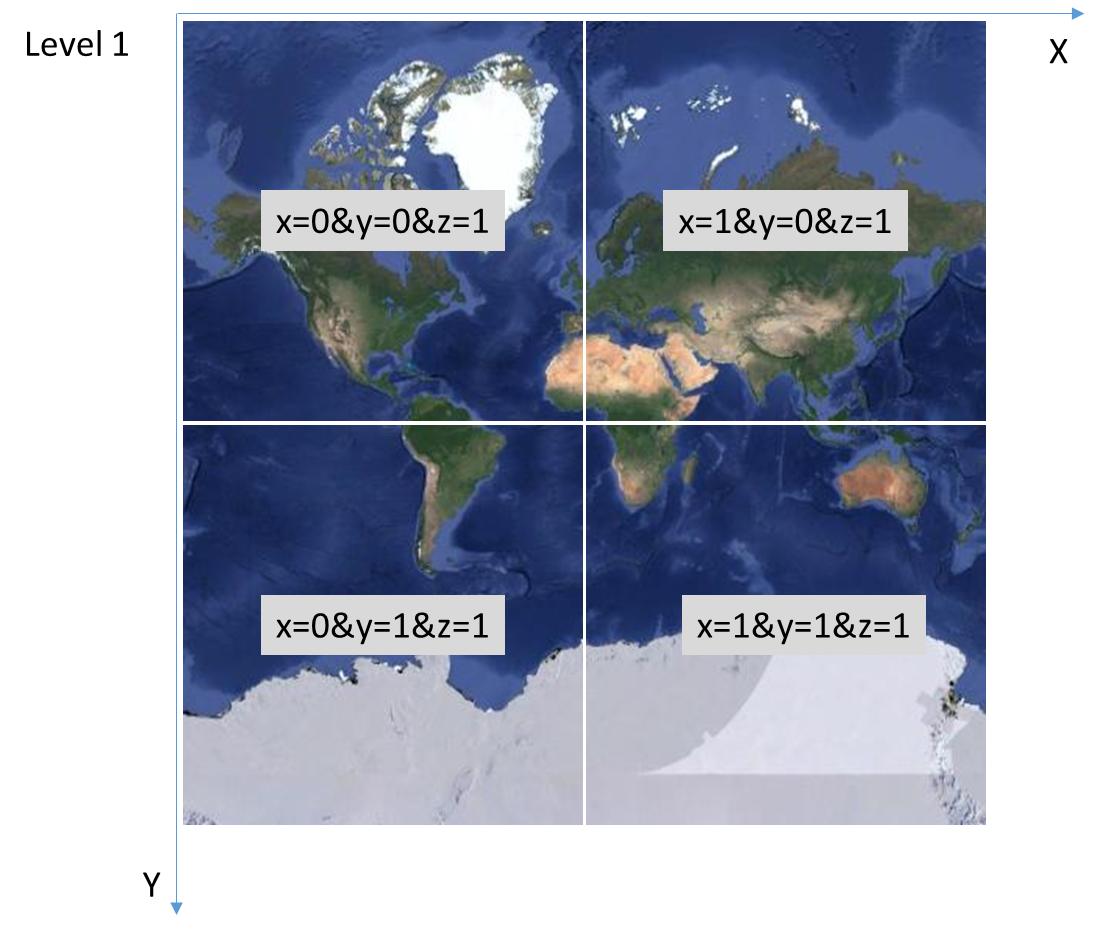

Z 表示缩放层级，XY 的原点在左上角，X 从左向右，Y 从上向下，且瓦片的坐标系为Web墨卡托投影坐标系。

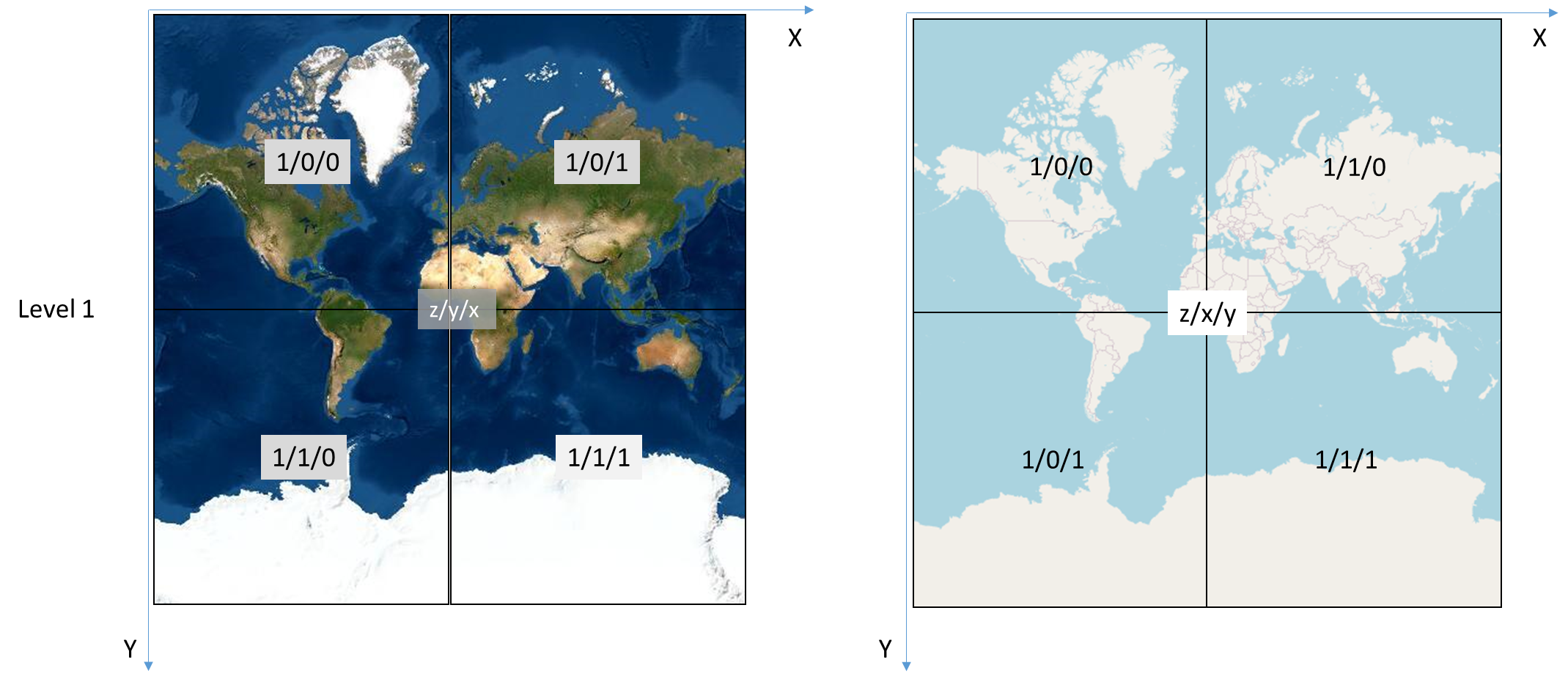

而 OSM（OpenStreetMap）的则是{z}/{x}/{y}。

所以这种在API里给TileLayer设置url的形式可能为：

……/{z}/{y}/{x}[.Format]​……/{z}/{x}/{y}[.Format]

TMS

前面已经提到了 ，Z 表示缩放层级，XY 的原点在左下角，X 从左向右，Y 从下向上。

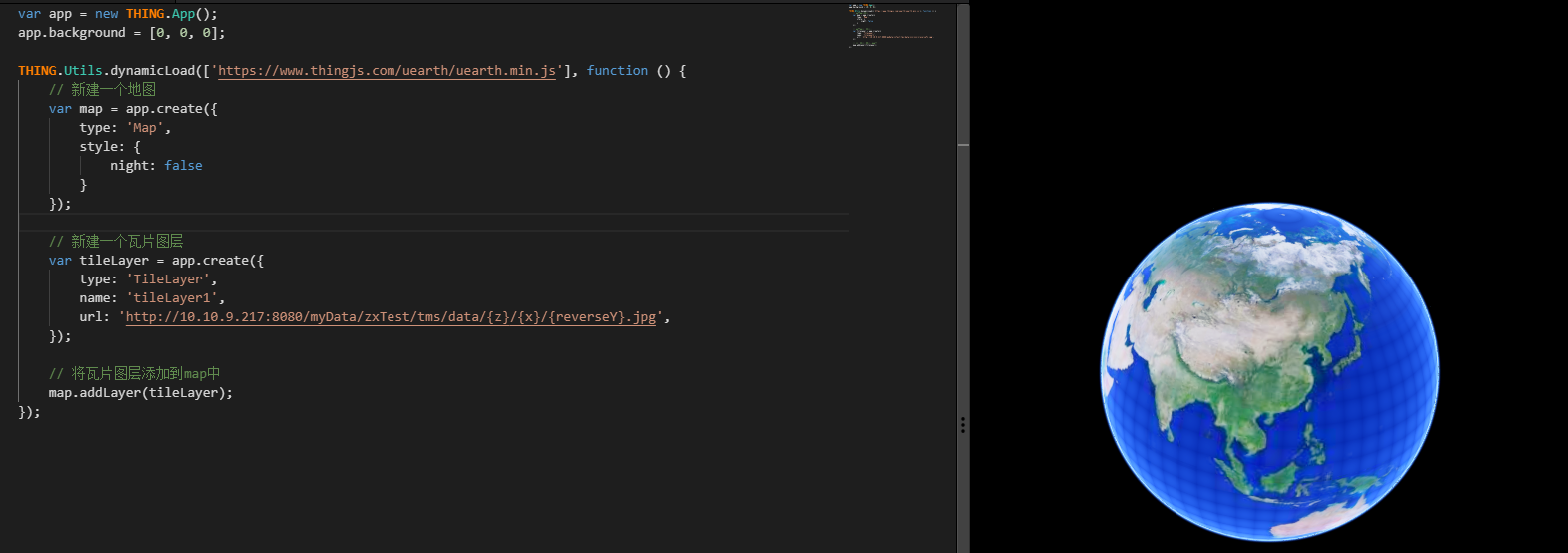

那么这种在uearth里给TileLayer设置url的形式基本为：

……/{z}/{x}/{reverseY}[.Format]

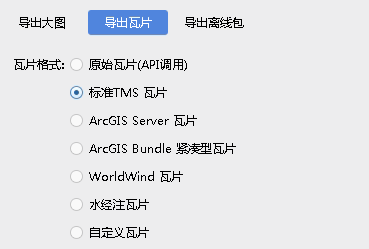

项目中可能遇到的一种情况就是有时候用XXX下载软件下了瓦片图，比如下图：

下载下来的切片直接当“静态图片资源”，随便用个Web服务器发布（Nginx、Apache、Tomcat、IIS……）。

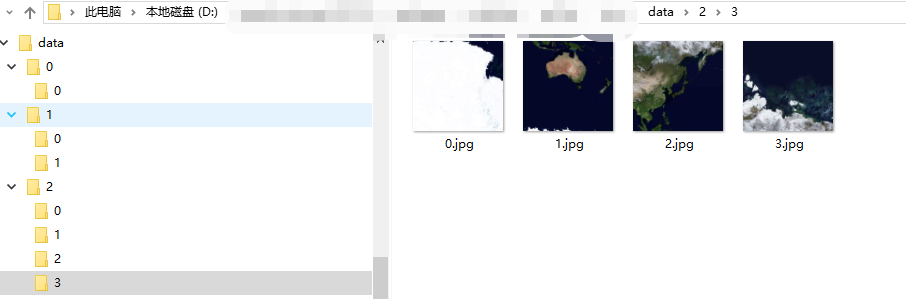

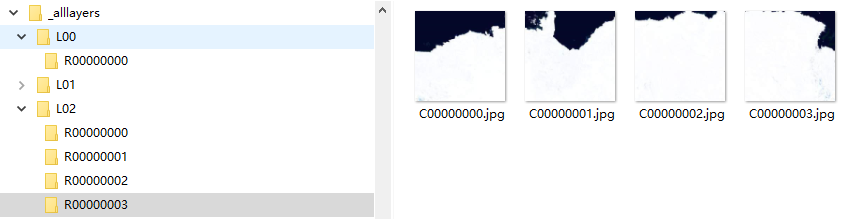

因为直接下载下来的资源未必是按照XYZ的形式组织文件目录和文件（夹）名的，瓦片文件类型也未必是图片类型。比如，ArcGIS Server 瓦片下载下来的文件目录结构如下：

总结：

低代码目前支持的地图瓦片（切片）：

1.支持ThingMap发布的地图瓦片服务

2.支持常见的互联网在线地图瓦片服务（百度地图除外）

3.支持ArcGIS发布的地图服务（MapServer）

4.支持OGC标准的 WMTS 地图瓦片服务

5.支持OSGeo标准的 TMS 地图瓦片服务

6.支持符合谷歌XYZ、TMS瓦片索引组织形式的XYZ瓦片服务

针对上述几点，有以下注意事项：

1.地图瓦片服务的坐标系目前仅支持Web墨卡托投影坐标系（EPSG:3857）

2.如果是标准的TMS规则，那么url中用{reverseY}作为“占位符”

例如：……/{z}/{x}/{reverseY}.png

3.上述瓦片均为图片类型切片，一般为 jpg/png 图片格式 ，暂不支持矢量切片 VectorTile（如 Mapbox 的 mvt ）。
